操作说明
一、SK系列4位门口机操作说明
1、兼容主机机型：适用SK系列主机：贴片/插件、IC/ID刷卡、按键/触摸、可视/非可视通用。
2、适用室内机：SK可视4.3寸、SK可视7寸与非可视通用；安保联网/非联网通用。
3、功能：呼叫室内机、对讲、振铃、密码设定、个人密码开锁、刷卡开门、呼叫管理中心机。
4、操作说明：
1) 当门口机接通电源，主机会有“嘀”一声，表示主机进入待机状态。
2) 门口机LED最多可显示4个数字；若输入超过4个数字时，显示最后输入的4位数
字。当输入用户密码时，后面的密码数字由“-”号代替。
3）按“*”键，门口机恢复待机状态。
4）按键盘时有按键音；
5、呼叫·对讲：
a.呼叫室内机：
Ø 在门口机输入室内机房号：如“1 0 1 #”，LED会显示“101”、 0.5秒后门口机会自动呼叫输入的室内机号码。
Ø 当输4位室内机号码后,若室内无人接听，门口机在30秒后自动恢复待机状态，在此过程中门口机可按“*”键，取消呼叫、返回待机状态；
Ø 当室内机接听后，59秒自动断线，也可以按“*”键挂断，返回待机状态。
Ø 若单元内无此房号或总线故障时，呼叫5秒后，LED会显示“Err1”5秒，门口机恢复待机状态；
b.呼叫管理员机：
门口机上按“0 ＃”键，呼叫管理员机，如无人接听或线路故障则30秒后自动断线恢复待机状态，若接听后则可以通话59秒。
通话过程中，按“*”键可以挂断，返回待机状态。
管理员按“清除” 键，门口机断线，恢复待机状态；
6、监视功能：室内机按“监视”键，可通过门口机实行监视,监视时门口机灯亮起，将门口视频传送至室内机。
7、通话时间：59秒后门口机自动恢复待机状态。
8、忙线提示：门口机呼叫室内机，线路正被其他用户使用，则门口机LED会显示“BUSY”5秒 后，自动进入待机状态。
9、菜单设定：
l 上电一分钟内输入管理员密码“0000+********”，可以进入菜单设定状态。显示：“SET”。
l 初始默认的管理密码为“20110701”，再按确认键“#”键来确认。进入菜单设定后30秒内，如果没有操作，则退出菜单设定，回到待机状态。
10、个人密码设定：
l 进入菜单后：LED显示“SET”时,Ø按“3”：显示“PASS”为个人密码设定子菜单Ø按“1”键增加用户密码，显示“Ad P” Ø输入8位密码后，按”#”号键确认密码。
l 可以存储200条用户密码。
l 显示“PASS”时，按“2”键删除全部用户密码，显示“dLP”表示删除，输入“0000+管理密码”后，按”#”号键确认；
l 显示“PASS”时，按“3”键查询全部用户密码个数，显示“存储的密码个数”。
l 按”*”键可返回上一级菜单。
11、密码开门
输入00+设定的8位密码,按“#“号键确认，如果密码正确，则嘀一声开锁，显示”OPEN”，如果密码错误，则嘀嘀嘀三声，显示“Err1”。
12、多门口机号码设置（同一单元有多台主机时需要设置）
进入菜单后：LED显示“SET”时,
输入5： 进入多门口机号设置界面 STdn(set door No.）
输入1位数字后按 # 确认。
如输入1则该门口机为1号机，输入2则为2号机。
13、门口机开锁时间设置
进入菜单后：LED显示“SET”时,
输入6：进入显示时间设定界面 STDT (set display time)
输入0-30内的数字后按#确认，如果输入数字大于30则默认为30。
14、锁的接线方式
磁力锁、电插锁（断电开锁）： 磁力锁两芯线分别接开锁的ＮＣ、ＧＮＤ；
静音锁、电控锁（通电开锁）：静音锁的两芯线直接接到主板上面的NO GND；
脉冲信号开锁：接主机板COM、NO；
当接磁力锁专用电源时：主板COM接磁力锁专用电源GND，主板NO与门禁电源PUSH对接 ；
电机锁上的VCC,GND接电源的正负极，O+,O-分别接主板上的NO,GND；
15、 刷卡模块地址设置：
主机（围墙机）安装前一定要设置地址码、同一单元最好设置一致；

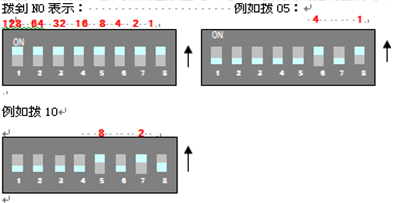

主机或围墙机内的读卡模块上的8位拨码开关用于设置各单元刷卡地址编号，各单元模块有效地址编号为1～255，采用8421BCD码设置方式，白色手柄拨到ON端有效，拨码后门禁控制器需重新通电，同一个小区内个单元编码不可重复。
16、主机信号线接线方式（主机到单元交换机/楼层交换机）
线序 | 6芯排线 | 网线UTP-5 | 电路板标识 | 功能 |
1 | 黑 | 绿白、蓝白 | G | 电源负 |
2 | 棕 | 绿 | A | 音频 |
3 | 红 | 橙白、橙 | P+ | 电源正 |
4 | 蓝 | 蓝 | D | 数据 |
5 | 绿 | 棕白 | V+ | 视频 正 |
6 | 白 | 棕 | V- | 视频 负 |
备注：楼层交换机与楼层交换机、单元交换机与单元交换机、单元交换机与管理员交换机，交换机与集线器等所有的信号线均采用此种接线方式，但总坪联网总线之间电源正极必须断开。
17、室内分机防区接线 （可视分机与燃气、紧急按钮 ）
线序 | 可视防区接线 | 非可视防区接线 | ||
6芯防区线 | 功 能 | 5芯防区线 | 功能 | |
1 | 红 | 地(1)公共地 | 黑 | 公共地 |
2 | 黑 | 煤气探头 | 红 | 煤气探头 |
3 | 蓝 | 紧急按钮 | 绿 | 火警 |
4 | 黄 | 火警 | 粉 | 紧急按键 |
5 | 灰 | 红外防区 | 黄 | 门磁窗磁红外探头 |
6 | 白 | 电源正极 | ||
18、接线宗旨：
1) 电源线正负极尽量加粗；
2) 线的一端和另一端一致；
3) 如果压水晶头按B类标准：橙白，橙。绿白，蓝，蓝白，绿，棕白，棕；
4) 保护器主干线的进出口接头必须上锡焊接：
5) 电源与电源之间的正极必须断开；
6) 楼层放大（可视每隔4个保护器放大一次）即把保护器上的跳线帽跳到上面两个脚。
7) 非可视信号线接法与可视接法区别：6芯排线第5、第6脚为视频不接；
二、非可视室内机使用说明
1) 按键布局说明：由上到下分别为开锁键，通话键，传呼键。 开锁键在待机时为菜单设置键使用。
2) 房号设定：
l 按住传呼键再上电，室内机发出滴一声后，指示灯闪烁，此时可以通过门口机输入房号进行设定。例如：门口机输入“3 0 1#”，室内机发出振铃，表示房号设置成功，可以按菜单键检查房号是否设定正确。
3) 、通话音量调整：在通话状态下重复按通话键；
l 待机状态下，按一下开锁键，进入铃声设定模式。
l 按开锁键，设定铃声种类。
l 按通话键，设定铃声大小。
l 按传呼键，退出设置状态。
4) 静态时重复按开锁键可以更换24种振铃和弦铃声。
5) 分机可以接门铃、火警、煤气、紧急按钮、红外等；
6）技术参数：
l 工作电流：待机静态电流：小于10mA，整机电流消耗：270-350mA
l 工作电压：15V±10%
l 通话方式：免提双向通话
l 工作温度：-10―60℃
7）功能介绍：
a、通话
l 来访客人在门口主机呼叫室内机房号；
l 所呼室内机喇叭发出振铃声，面板通话指示灯闪烁；如拒绝访客，无需操作，振铃两声后自动停止，系统30秒自动断线恢复待机状态。
b、接听
l 按下“通话”键，可以与访客通话；再次按“通话”键恢复待机状态；通话时间50秒。
C、开锁
当室内机被呼叫时，按“开锁”键，大门电锁开启。
d、呼叫管理员机（非联网系统无此功能）
e、快速布防（可选功能）
9）、室内机快速布防，撤防说明
l 长按接听键3秒可以布撤防，布防时间1分钟，撤防时间1分钟。（布防，撤防时间可以根据具体需要调整，样机设置时间为1分钟）;
l 待机状态下，按住（接听键）2秒钟，室内机长滴一声，进行自动布防，1分钟后自动进入布防状态。
l 布防后，5区在触发后1分钟，会发出警报，并将警报信息传送到管理中心，所以用户需要在1分钟内进行撤防动作。
l 3区在触发后，不管是否布防，立即发出警报，并将警报信息传送到管理中心。

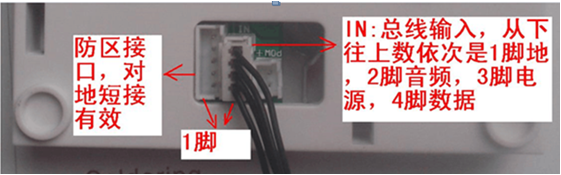

非可视接线方法：6芯排线地线（1脚）对接分机上IN的另外一头的第一根，然后依次对接
非可视分机非可视分机防区排线分别是：第一脚公共地、第二脚煤气、第三脚火警、第四脚紧急求助、第五脚红外。

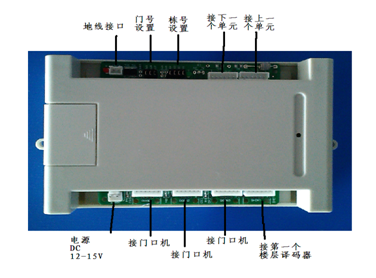

三、单元联网控制器（单元核心交换机）使用说明书
说明：门口机的3个接口没有顺序区别，门口机的号码是通过门口主机进行设置。
栋号设置：

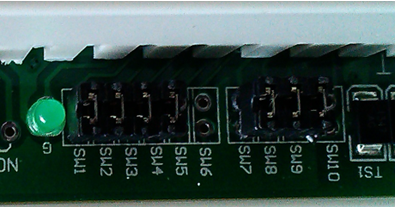

SW1-SW6为栋号选择跳线
跳线帽插上后为该跳线选择为1，拔下后选择为
栋号 | SW1 | SW2 | SW3 | SW4 | SW5 | SW6 |
1 | 1 | 0 | 0 | 0 | 0 | 0 |
2 | 0 | 1 | 0 | 0 | 0 | 0 |
3 | 1 | 1 | 0 | 0 | 0 | 0 |
4 | 0 | 0 | 1 | 0 | 0 | 0 |
5 | 1 | 0 | 1 | 0 | 0 | 0 |
6 | 0 | 1 | 1 | 0 | 0 | 0 |
7 | 1 | 1 | 1 | 0 | 0 | 0 |
8 | 0 | 0 | 0 | 1 | 0 | 0 |
9 | 1 | 0 | 0 | 1 | 0 | 0 |
10 | 0 | 1 | 0 | 1 | 0 | 0 |
11 | 1 | 1 | 0 | 1 | 0 | 0 |
12 | 0 | 0 | 1 | 1 | 0 | 0 |
13 | 1 | 0 | 1 | 1 | 0 | 0 |
14 | 0 | 1 | 1 | 1 | 0 | 0 |
15 | 1 | 1 | 1 | 1 | 0 | 0 |
16 | 0 | 0 | 0 | 0 | 1 | 0 |
.... | ||||||
63 | 1 | 1 | 1 | 1 | 1 | 1 |
SW7-SW9为单元号选择跳线
跳线帽插上后为该跳线选择为1，拔下后选择为0
单元号 | SW7 | SW8 | SW9 |
1 | 1 | 0 | 0 |
2 | 0 | 1 | 0 |
3 | 1 | 1 | 0 |
4 | 0 | 0 | 1 |
5 | 1 | 0 | 1 |
6 | 0 | 1 | 1 |
7 | 1 | 1 | 1 |
8 | 0 | 0 | 0 |

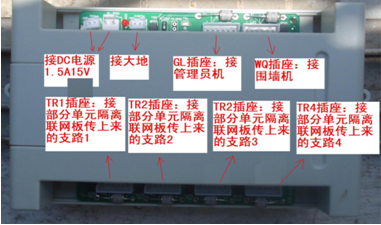

四、管理员核心交换机（数据交换机）
五、管理主机操作说明
配置说明：
带ID卡(IC卡)门禁管理，7寸TFT+4寸12864双屏显示。
三、使用范围：
模拟联网系统，半数字化联网系统。
四、功能：免提、听筒双接听模式；呼叫、对讲、监视、开锁、呼通振铃提示、管理密码设定、门禁卡片管理。自动记录50条呼入、呼出号码,室内分机报警提醒。
五、操作（显示）说明：
呼叫·对讲：
A.呼叫室内机：
l 在键盘键入室内机房号如21栋3单元101房，需键入 21030101,LCD会显示出“21030101”，按“#”键，管理机开始呼叫21栋3单元101房室内机。
l 如果室内无人接听，30秒后自动恢复待机状态，在此过程中门口机可按“*”键，返回待机状态；
l 当室内机接听后，50秒后自动断线，也可以按“*”键挂断，返回待机状态。
l 若无此房号，间隔5秒左右后，LCD会显示“连接失败”字样，恢复待机状态；
B.监视门口主机：
l 在键盘键入栋号单元号，如21栋3单元1号门口机，需键入21030001,LCD会显示出“21030001”，按“#”键，管理机开始接通21栋3单元1号门口机。
l 监视过程中，按“*”键可以挂断，返回待机状态。
l 监视过程中，7寸TFT屏幕上显示被监视门口机摄像头的图像。
l 按通话键，可以与被监视门口机通话。
C.室内机呼叫管理机
l 室内机按下传呼键后，管理机振铃，lcd屏幕显示呼入房号，室内机屏幕显示管理中心机摄像头的图像，管理中心机可以按通话键免提通话，也可以摘下听筒通话。
l 按“*”键或挂上听筒可以挂断，返回待机状态。
D.门口机或围墙机呼叫管理机
l 门口机（围墙机）呼叫管理中心后，7寸TFT屏幕显示门口机（围墙机）图像，管理中心机可以按通话键免提通话，也可以摘下听筒通话。按开锁键可以遥控开锁。
l 按“*”键或挂上听筒可以挂断，返回待机状态。（0#就是主机呼叫管理机）
E.室内分机报警求救
l 当室内机报警器触发后，管理中心机会根据警报型号进行报警振铃，同时LCD显示屏显示报警栋号单元号和房号以及报警防区号码。
l 按“*”键可以关闭报警铃声。
六、围墙门口机功能操作说明
一、 说明：
1. 通用液晶显示大楼门口机。
兼容LED显示大楼门口机，按键可以选择普通按键或触摸按键。
二、配置说明：
l IC(ID)门禁，真人语音，LCM点阵液晶显示(LED数码显示)，红外补偿，CCD彩色高清摄像头
三、使用管理员机、室内机范围：
1.管理员机：模拟联网管理机或半数字化联网PC管理员软件
2.室内机： 通用大楼网线室内机。
四、功能：呼叫、对讲、呼通振铃提示、语音引导、刷卡开门、卡片管理、开锁时间设定等。
五、操作（显示）说明：
1、通电时：接通电源时，嘀响一声后进入待机状态。
2、液晶屏显示：
液晶屏在平时时显示操作帮助说明，及厂家信息等。
输入房号时最多可显示8个数字；当输入密码时，后面的密码数字由“*”号代替。
3、按键盘： 操作时有按键音；
外界光线暗（晚上）时，按键夜光灯会自动亮起；
按键可以选择普通按键或触摸按键类型。
4、呼叫·对讲：
4-1.呼叫室内机：
l 在围墙机键入8位室内机房号如“01010301”，屏幕会显示出“01010301，按#键呼叫”，按“#”键，围墙机开始呼叫01栋01单元301室内机。
l 如果室内无人接听，围墙机在30秒后自动恢复待机状态，在此过程中可按“*”键，返回待机状态；
l 当室内机接听后，50秒后自动断线，也可以按“*”键挂断，返回待机状态。
l 若单元内无此房号，间隔8秒左右后，屏幕右下角会显示“连接失败”字样，然后恢复待机状态；
4-2.呼叫管理员机：（联网小区有此功能）
l 在围墙机键入“0 ＃”键，会呼叫管理员机，如无人接听则30秒后自动断线恢复待机状态，如接听后则可以通话50秒。
l 通话过程中，按“*”键可以挂断，返回待机状态。
l 管理员按“清除” 键，门口机断线，恢复待机状态；
5、监视功能：室内机无法监视围墙机
6、通话时间：50秒，门口机自动恢复待机状态。
7、忙线提示：当围墙机呼叫室内机时，若线路正被其他用户使用，门口机会发出“嘀嘀嘀”后，自动进入待机状态。
8、LCD显示门口机菜单设定：
l 在上电一分钟内输入管理员密码“0000+****”，可以进入菜单设定状态。
l 输入对应的按键后，进入相应的设定状态。
l 初始默认的管理密码为“20110701”，进入菜单设定后30秒内，如果没有操作，则退出菜单设定，回到待机状态。
l 屏幕显示主菜单设置界面：
１．修改管理密码
２．栋号单元号设定
３．门口机号设定
４．开锁时间设定
9-1、多门口机号码设置
l 进入菜单后：屏幕显示主菜单设置界面时,
l 输入4： 进入多门口机号设置界面，屏幕显示“设置门号：”
l 输入1位数字后按#确认。
l 如输入1则该门口机为1号机，输入2则为2号机。
9-2、门口机开锁时间设置
l 进入菜单后：屏幕显示主菜单设置界面时,
l 输入5：进入显示时间设定界面，屏幕显示“设置开锁时间：”输入0-99内的数字后按#确认。
l 0为0.5秒，1-99分别为1-99秒开锁时间。
10-1、个人密码设定：
l 进入菜单后：LED显示“SET”时,
l 按3：显示“PASS”为个人密码设定子菜单：
l 显示“PASS”时，按“1”键增加用户密码，显示“Ad P”
l 输入8位密码后，按”#”号键确认。可以存储200条用户密码。
l 显示“PASS”时，按“2”键删除全部用户密码，显示“dL P”
l 输入管理密码后，按”#”号键确认。
l 显示“PASS”时，按“3”键查询全部用户密码个数，显示“存储的密码个数”
l 按”*”键可返回上一级菜单。
10-2、密码开门
l 输入00+设定的8位密码,按“#“号键确认，如果密码正确，则嘀一声开锁，显示”OPEN”，如果密码错误，则嘀嘀嘀三声，显示“Err1”。
